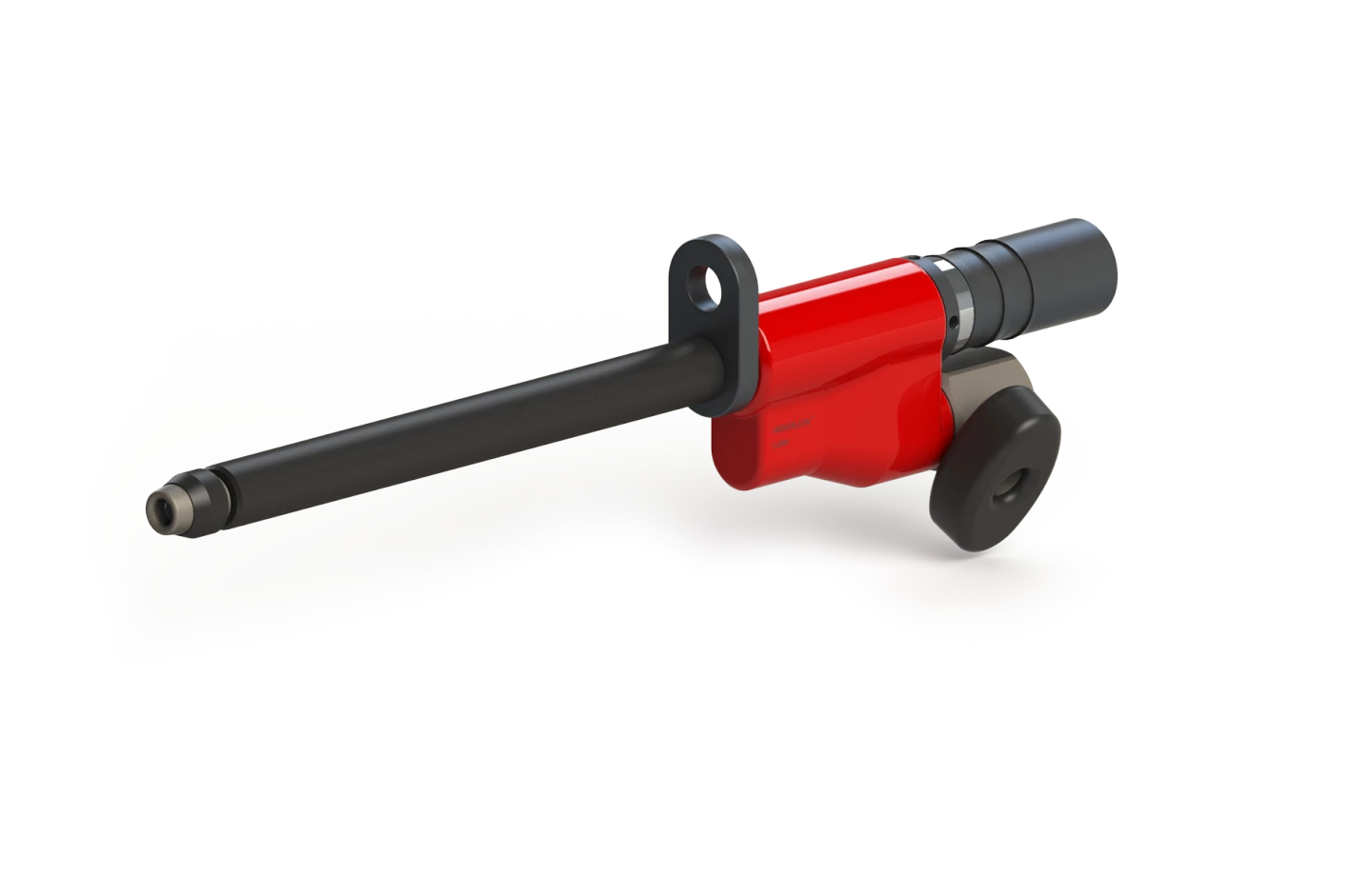

Der Lufan-3 wird zum Einfädeln des Garns an Textilmaschinen im laufenden Betrieb verwendet. Mit Produkten für das ganze Spektrum an Garnen und Prozessparametern sind unsere Aspiratoren eine Klasse für sich. Sie zeichnen sich durch ihr geringes Gewicht, eine extreme Langlebigkeit und eine einzigartig starke Saugleistung aus.
HEBERLEIN. LUFAN-3.
Sortiment.
Lufan HS7-3, HS10-3
Für high-speed Spinnprozesse bis 8'000 m/min.
Lufan LC7-3, LC10-3
Für Spinnprozesse bis 5'000 m/min, geringer Luftverbrauch, auch für teilorientierte Garne geeignet.
Lufan HS18-3
Für das Anlegen von Faserkabeln in Stapelfaseranlagen bis 2'000 m/min.
Lufan TF15-3
Für Rovings, technische Garne, Bänder und Monofilamente bis 2'000 m/min (100'000 dtex bei 350 m/min).
Lufan-3 TP Twin-Power
Der Lufan-3TP ermöglicht dank dem Twin-System noch höhere Saugleistung bei gleichem Druck. Alternativ kann bei ausreichender Saugleistung das Druckluftnetz mit tieferem Druck betrieben und somit der Verbrauch reduziert werden.
Technische Daten.
Einsatzbereich
| Typ | Typischer Bereich [dtex] | (Max. Grenzbereich) | Wickelgeschwindigkeit [m/min] |
|---|---|---|---|
| Textile Garne | |||
| HS5-3, HS5-3TP | 50 … 1600 | (50 … 3000) | … 8000 |
| HS7-3, HS7-3TP | 330 … 3000 | (50 … 6000) | … 8000 |
| LC7-3 | 330 … 3000 | (50 … 6000) | … 5000 |
| Technische & BCF-Garne | |||
| HS10-3 | 1600 … 8000 | (330 … 10000) | … 8000 |
| HS10-3P | 1600 … 10000 | (330 … 15000) | … 8000 |
| HS12-3TP | 3000 … 15000 | (1600 … 20000) | … 8000 |
| LC10-3 | 1600 … 8000 | (330 … 10000) | … 5000 |
| Synthetische Garne in Stapelfaseranlagen | |||
| HS18-3 | 3000 … 70000 | (330 … 100000) | … 2000 |
| Verschiedene Garne, Bänder etc. | |||
| TF15-3 | 1600 … 25000 | (330 … 100000) | … 2000 |
Luftverbrauch pro Faden
| Typ | Formel |
|---|---|
HS5-3TP, HS7-3TP, HS12-3TP | qvn = 67 x (pe + 1) |
HS5-3, HS7-3, HS10-3, HS10-3P | qvn = 58 x (pe + 1) |
HS18-3 | qvn = 34 x (pe + 1) |
LC7-3, LC10-3 | qvn = 38 x (pe + 1) |
TF15-3 | qvn = 28 x (pe + 1) |
Anforderungen Druckluft
| Max. Überdruck |
|
Betriebsdruck |
|
Anforderungen an die Druckluftqualität siehe Druckluftreinheit.
