PolyJet-BCF TopAir

HEBERLEIN. POLYJET-BCF TOPAIR.

Eigenschaften und Vorteile.

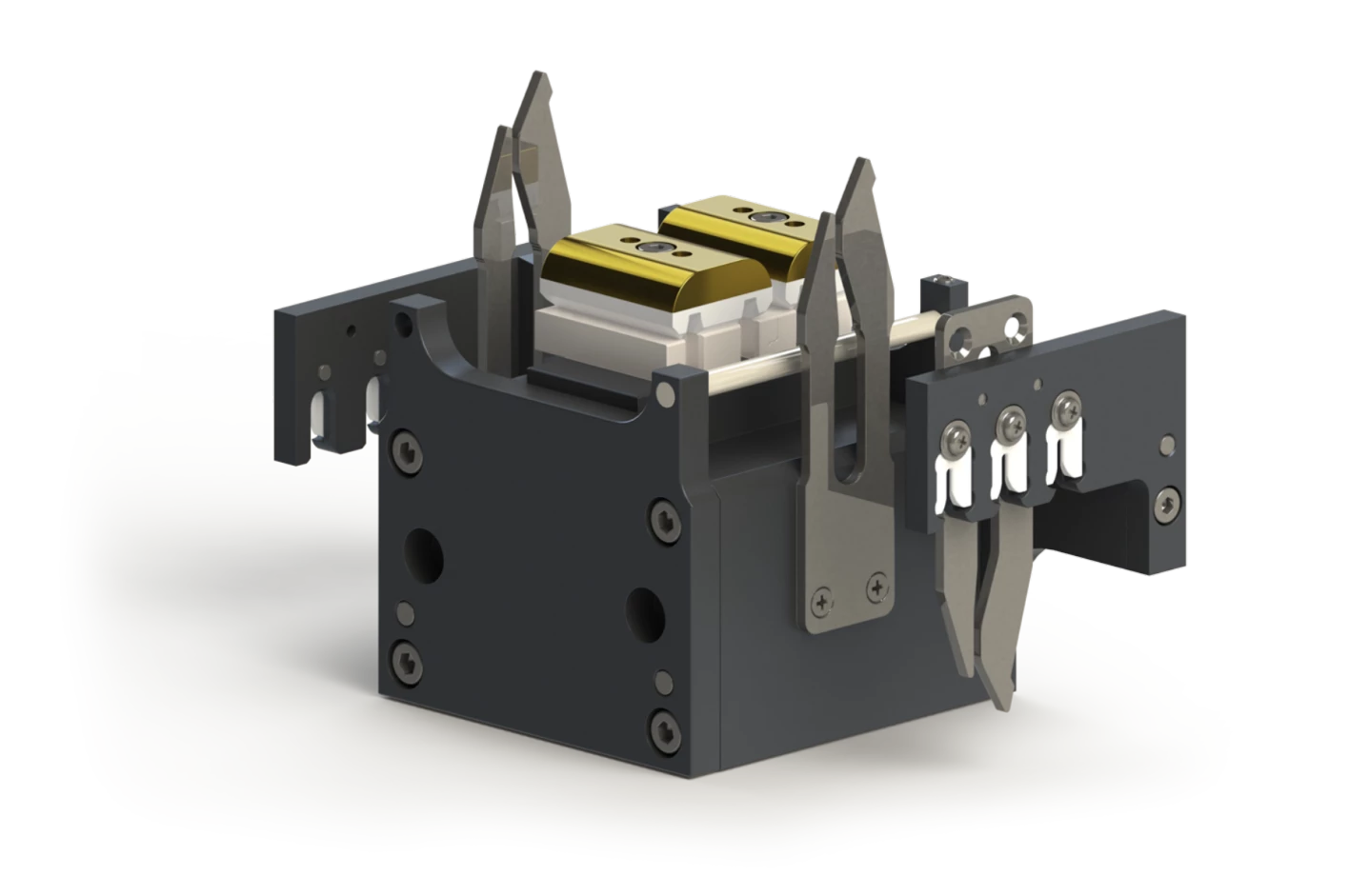

Der PolyJet-BCF TopAir wird zur verbesserten Luftverwirbelung von BCF-Garnen aus Polyester, Nylon und Polypropylen verwendet, welche bei der Herstellung von Teppichen verwendet werden.

Technische Daten.

Einsatzbereich

Typ	Titer in der Düse [dtex]		Wickel- geschwindigkeit [m/min]	Fadenspannung nach der Düse [cN/dtex]
HN251A/CO33	PA	500 … 1200	… 4000	0.08 … 0.12
HN251A/CO33	PP	400 … 1000	… 4000	0.08 … 0.12
HN321A/CO41	PA	700 … 2000	… 4000	0.08 … 0.12
HN321A/CO41	PP	600 … 1800	… 4000	0.08 … 0.12
HN403A/CO52	PA	1000 … 3200	… 4000	0.08 … 0.12
HN403A/CO52	PP	800 … 3000	… 4000	0.08 … 0.12
HN453A/CO63	PA	1800 … 4500	… 4000	0.08 … 0.12
HN453A/CO63	PP	2000 … 4200	… 4000	0.08 … 0.12
HN452A/CO62	PA	2400 … 6000	… 4000	0.08 … 0.12
HN452A/CO62	PP	2200 … 5500	… 4000	0.08 … 0.12
HN520A/CO65	PA	4500 … 8000	… 4000	0.08 … 0.12
HN520A/CO65	PP	4000 … 7000	… 4000	0.08 … 0.12

PA = Polyamidfasern, PP = PolypropylenfasernAlle Angaben sind unverbindliche Richtwerte.

Luftverbrauch

Der Luftverbrauch pro Faden errechnet sich aus dem Luftverbrauch der Hauptluft und dem Luftverbrauch der Oberluft.

Als Richtlinie kann angenommen werden, dass der Oberluft-Überdruck um 1 bar höher ist als der Hauptluft-Überdruck. Die effektiven Werte können aber nur durch Versuche ermittelt werden.

Berechnungsformel: q_vn = q_{vn Hauptluft} + q_{vn Oberluft} [m³/h]

Typ	Durchmesser Luftkanal	Formel
Hauptluft (Düsenplatte)
HN251A	2.5 mm	q_vn = 2.905 x (p_e + 1)
HN321A	3.2 mm	q_vn = 4.759 x (p_e + 1)
HN403A	4.0 mm	q_vn = 7.437 x (p_e + 1)
HN453A	4.5 mm	q_vn = 9.412 x (p_e + 1)
HN452A	4.5 mm	q_vn = 9.412 x (p_e + 1)
HN520A	5.2 mm	q_vn = 12.568 x (p_e + 1)
Oberluft (Deckplatte)
CO33	2x 0.85 mm	q_vn = 0.671 x (p_e + 1)
CO41	2x 1.1 mm	q_vn = 1.125 x (p_e + 1)
CO52	2x 1.4 mm	q_vn = 1.822 x (p_e + 1)
CO63	2x 1.6 mm	q_vn = 2.233 x (p_e + 1)
CO62	2x 1.55 mm	q_vn = 2.379 x (p_e + 1)
CO65	2x 1.85 mm	q_vn = 3.147 x (p_e + 1)

p_e= Überdruck [bar]q_vn= Luftverbrauch pro Faden [m³/h] (Standardbedingungen nach DIN1343)

Anforderungen Druckluft

Überdruck PolyJet-BCF TopAir

4.0 … 10.0 bar

Anforderungen an die Druckluftqualität siehe Druckluftreinheit.
