SlideJet-FT15-2

HEBERLEIN. SLIDEJET-FT15-2.

Eigenschaften und Vorteile.

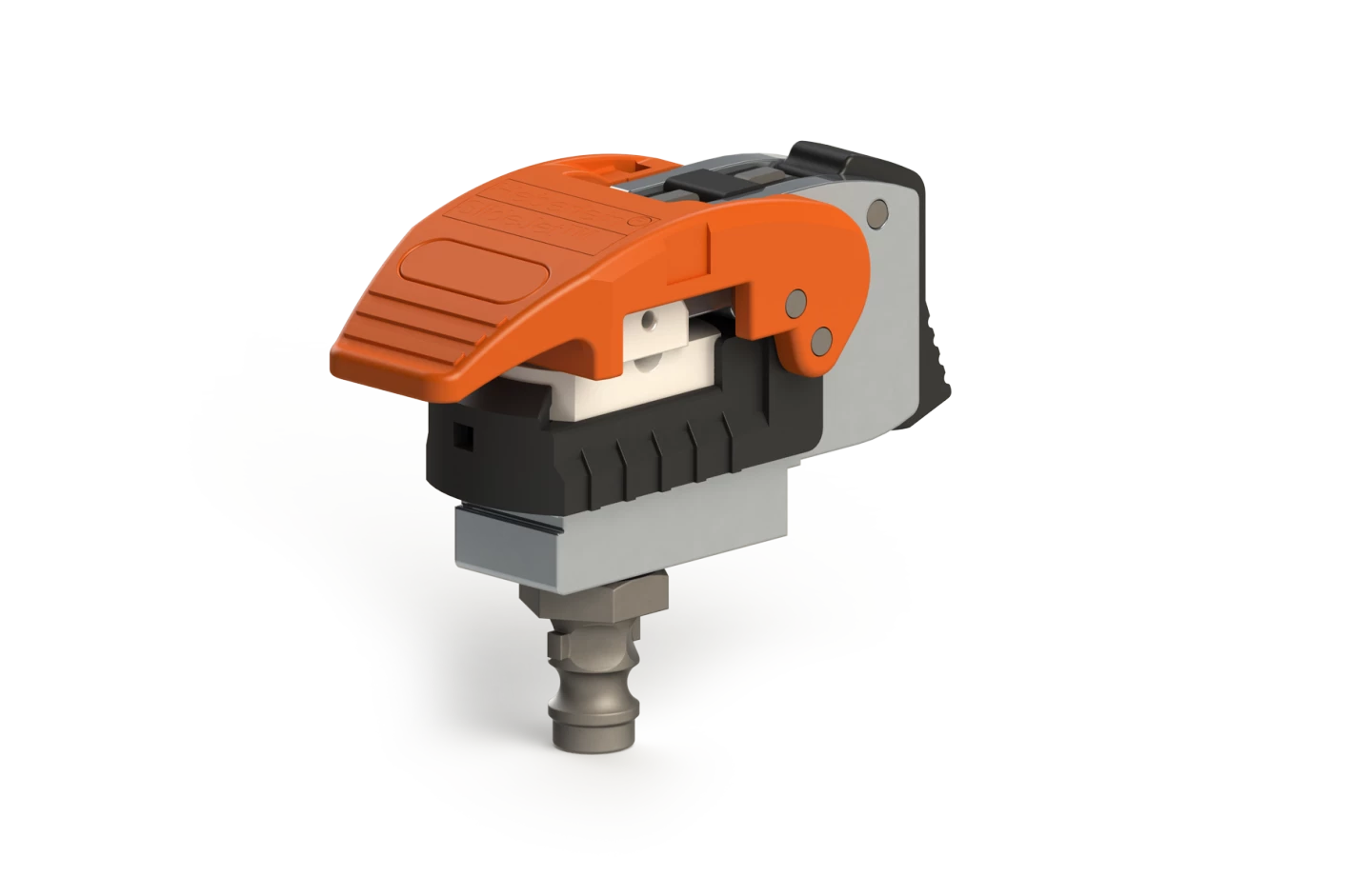

Der SlideJet-FT15-2 wird bei der Herstellung und Verarbeitung von hochwertigen Filamentgarnen im Falschzwirn-Texturierprozess eingesetzt. Die Düse ist ein Baukastensystem mit einem universellen Schnellverschlussgehäuse und zahlreichen, einfach austauschbaren Düseneinsätzen.

Sortiment.

Serie APe

Mit der Serie APe sind deutliche Lufteinsparungen von bis zu 15% möglich. Der Austausch bestehender Düsen ist dank des «Plug&Play»-Ansatz innert Sekunden möglich. Während die Düsen helfen, die kostenintensive Ressource «Druckluft» zu minimieren, müssen keine Kompromisse bei der Garnqualität gemacht werden. Die Investition amortisiert sich innert kürzester Zeit.

Serie APh

Für höchste Anforderungen an die Knotenstabilität für nachgelagerte Prozesse wie z.B. das Weben. Umfangreiche Versuchsreihen haben gezeigt, dass bei einer Belastung von 1 cN/dtex eine Stabilität von bis zu 100% erreicht werden kann. Dies ermöglicht höhere Maschinengeschwindigkeiten und führt zu einer gesteigerten Produktivität. Alternativ kann der Schlichteauftrag reduziert werden, was sich positiv auf Kosten und Umwelt auswirkt.

Serie P

Mit der umfangreichen Serie P wird eine grosse Bandbreite von Anwendungen abgedeckt. Ob eine leichte Verwirbelungsdichte mit niedriger Stabilität benötigt wird, eine starke Verwirbelungsdichte, hohe Stabilität oder Mikrofilamentgarne bearbeitet werden – die Vielzahl an verfügbaren Düsentypen bietet eine passende wirtschaftliche Lösung. Auf Grund der sehr engen Toleranzen bietet diese Serie eine hohe Uniformität von Position zu Position. Kundenspezifische Typen sind auf Anfrage möglich.

Serie S

Die kostengünstige Alternative zur Serie P mit einem reduzierten Angebot an Düsentypen.

Technische Daten.

Einsatzbereich & Luftverbrauch

Serie APe

Typ	Titer Ideal	Titer-Bereich	Formel Luftverbrauch
Hohe Verwirbelungdichte (80 – 180 FP/m) – leichte bis mittlere Stabilität
APe043	22 dtex	… 44 dtex	q_vn = 0.196 x (p_e + 1)
APe141	50 dtex	… 67 dtex	q_vn = 0.320 x (p_e + 1)
APe142	78 dtex	… 110 dtex	q_vn = 0.474 x (p_e + 1)
APe143	110 dtex	50 … 167 dtex	q_vn = 0.602 x (p_e + 1)
APe243	167 dtex	78 … 240 dtex	q_vn = 0.786 x (p_e + 1)
APe244	330 dtex	140 … 390 dtex	q_vn = 1.042 x (p_e + 1)
APe246	450 dtex	200 … 630 dtex	q_vn = 1.234 x (p_e + 1)
APe247	660 dtex	390 … 800 dtex	q_vn = 1.577 x (p_e + 1)

Serie APh

Typ	Titer Ideal	Titer-Bereich	Ø Luftkanal	Formel Luftverbrauch
Mittlere Verwirbelungdichte (70 – 90 FP/m) – hohe bis sehr hohe Stabilität
APh212	167 dtex	78 … 330 dtex	1.4 mm	q_vn = 0.911 x (p_e + 1)
APh213	330 dtex	110 … 630 dtex	1.6 mm	q_vn = 1.189 x (p_e + 1)
APh215	450 dtex	240 … 800 dtex	1.8 mm	q_vn = 1.506 x (p_e + 1)

Serie P

Typ	Titer Ideal	Titer-Bereich	Ø Luftkanal	Formel Luftverbrauch
Niedrige Verwirbelungsdichte (40 – 60 FP/m) – niedrige Stabilität
P310-2	110 dtex	50 … 167 dtex	1.4 mm	q_vn = 0.911 x (p_e + 1)
P410-2	167 dtex	78 … 240 dtex	1.6 mm	q_vn = 1.189 x (p_e + 1)
Mittlere Verwirbelungdichte (70 – 90 FP/m) – mittlere bis hohe Stabilität
P211-2	78 dtex	20 … 140 dtex	1.3 mm	q_vn = 0.786 x (p_e + 1)
P212-2	167 dtex	78 … 330 dtex	1.4 mm	q_vn = 0.911 x (p_e + 1)
P213-2	330 dtex	110 … 630 dtex	1.6 mm	q_vn = 1.189 x (p_e + 1)
P215-2	450 dtex	240 … 800 dtex	1.8 mm	q_vn = 1.506 x (p_e + 1)
P312-2	660 dtex	330 … 1100 dtex	2.06 mm	q_vn = 1.859 x (p_e + 1)
P313-2	990 dtex	660 … 1200 dtex	2.2 mm	q_vn = 2.315 x (p_e + 1)
P412-2	1200 dtex	800 … 2000 dtex	2.5 mm	q_vn = 2.772 x (p_e + 1)
P414-2	1800 dtex	990 … 2400 dtex	3.0 mm	q_vn = 3.875 x (p_e + 1)
Hohe Verwirbelungdichte (80 – 160 FP/m) – niedrige Stabilität
P140-2	78 dtex	20 … 110 dtex	0.92 mm	q_vn = 0.393 x (p_e + 1)
Hohe Verwirbelungdichte (80 – 160 FP/m) – leichte bis mittlere Stabilität
P141-2	50 dtex	… 67 dtex	0.88 mm	q_vn = 0.360 x (p_e + 1)
P142-2	78 dtex	… 110 dtex	1.1 mm	q_vn = 0.562 x (p_e + 1)
P143-2	110 dtex	50 … 167 dtex	1.24 mm	q_vn = 0.712 x (p_e + 1)
P243-2	167 dtex	78 … 240 dtex	1.4 mm	q_vn = 0.911 x (p_e + 1)
P244-2	330 dtex	140 … 390 dtex	1.57 mm	q_vn = 1.142 x (p_e + 1)
P246-2	450 dtex	200 … 630 dtex	1.77 mm	q_vn = 1.451 x (p_e + 1)
P247-2	660 dtex	390 … 800 dtex	2.0 mm	q_vn = 1.785 x (p_e + 1)

Serie S

Typ	Titer Ideal	Titer-Bereich	Ø Luftkanal	Formel Luftverbrauch
Hohe Verwirbelungsdichte (80 – 160 FP/m) – leichte bis mittlere Stabilität
S1	78 dtex	… 110 dtex	1.1 mm	q_vn = 0.562 x (p_e + 1)
S2	110 dtex	50 … 167 dtex	1.24 mm	q_vn = 0.712 x (p_e + 1)
S3	167 dtex	78 … 240 dtex	1.4 mm	q_vn = 0.911 x (p_e + 1)
Mittlere Verwirbelungsdichte (70 – 90 FP/m) – mittlere bis hohe Stabilität
S12	167 dtex	78 … 330 dtex	1.4 mm	q_vn = 0.911 x (p_e + 1)
S13	330 dtex	110 … 630 dtex	1.6 mm	q_vn = 1.189 x (p_e + 1)
S14	450 dtex	240 … 800 dtex	1.8 mm	q_vn = 1.506 x (p_e + 1)
S16	660 dtex	330 … 1100 dtex	2.06 mm	q_vn = 1.859 x (p_e + 1)
S18	1200 dtex	800 … 2000 dtex	2.5 mm	q_vn = 2.772 x (p_e + 1)

Alle Angaben sind unverbindliche Richtwerte.q_vn = Luftverbrauch pro Faden [m³/h] (DIN1343; gilt ab 0.8 bar); p_e = Überdruck [bar]

Beispiele Lufteinsparung

Serie APe versus P

Typ	Formel Luftverbrauch	Typ	Formel Luftverbrauch	Lufteinsparung¹⁾
APe141	q_vn = 0.320 x (p_e + 1)	P141-2	q_vn = 0.360 x (p_e + 1)	11.2 %	0.120 m³/h
APe142	q_vn = 0.474 x (p_e + 1)	P142-2	q_vn = 0.562 x (p_e + 1)	15.7 %	0.265 m³/h
APe143	q_vn = 0.602 x (p_e + 1)	P143-2	q_vn = 0.712 x (p_e + 1)	15.5 %	0.331 m³/h
APe243	q_vn = 0.786 x (p_e + 1)	P243-2	q_vn = 0.911 x (p_e + 1)	13.8 %	0.377 m³/h
APe244	q_vn = 1.042 x (p_e + 1)	P244-2	q_vn = 1.142 x (p_e + 1)	8.7 %	0.298 m³/h
APe246	q_vn = 1.234 x (p_e + 1)	P246-2	q_vn = 1.451 x (p_e + 1)	15.0 %	0.675 m³/h
APe247	q_vn = 1.577 x (p_e + 1)	P247-2	q_vn = 1.785 x (p_e + 1)	11.6 %	0.649 m³/h

1) Durchschnittswerte; Angaben in m³/h bei 2 bar Überdruckq_vn = Luftverbrauch pro Faden [m³/h] (DIN1343; gilt ab 0.8 bar); p_e = Überdruck [bar]

Anforderungen Druckluft

Überdruck

0.5 … 6.0 bar

Anforderungen an die Druckluftqualität siehe Druckluftreinheit.
