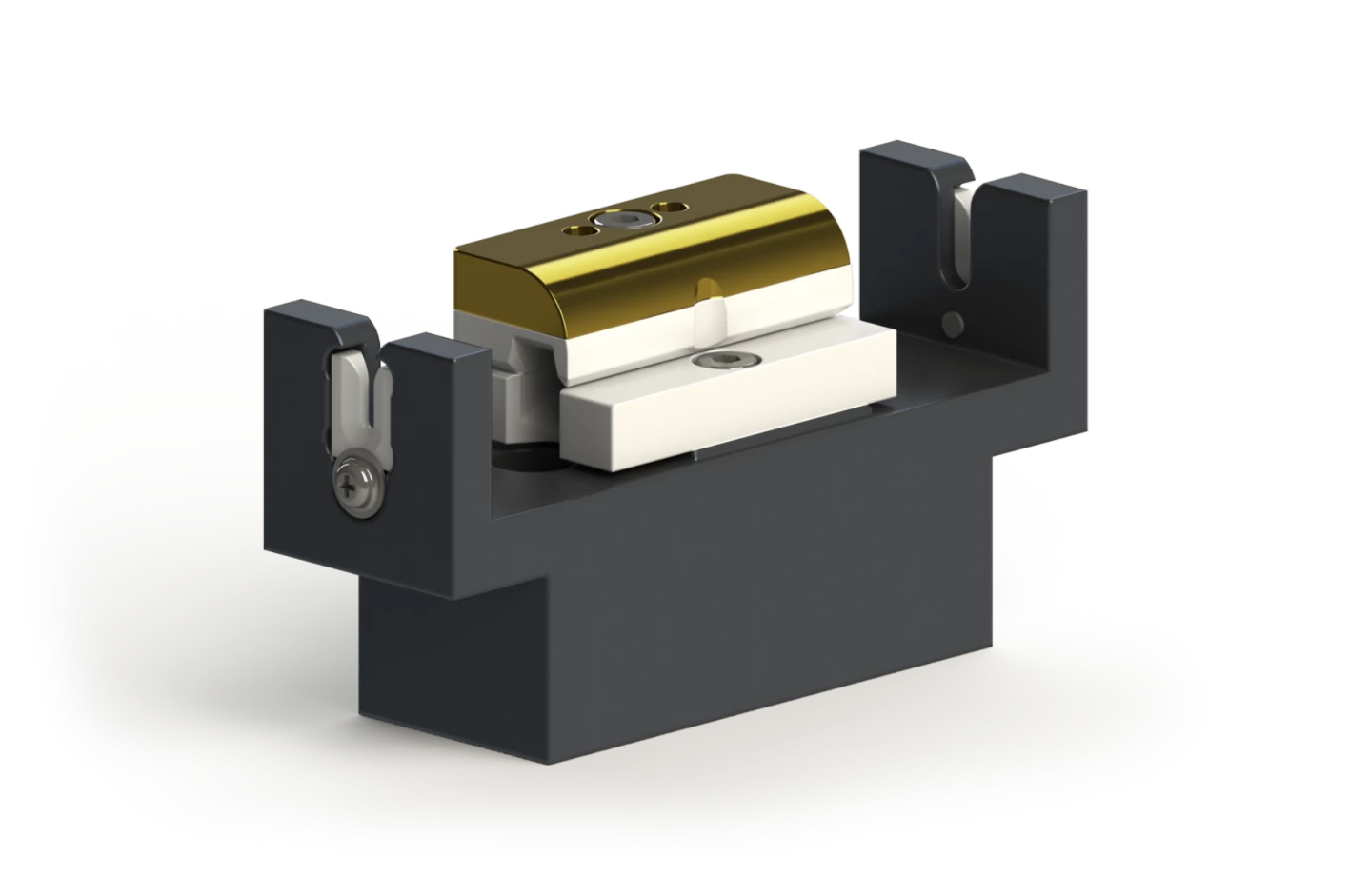

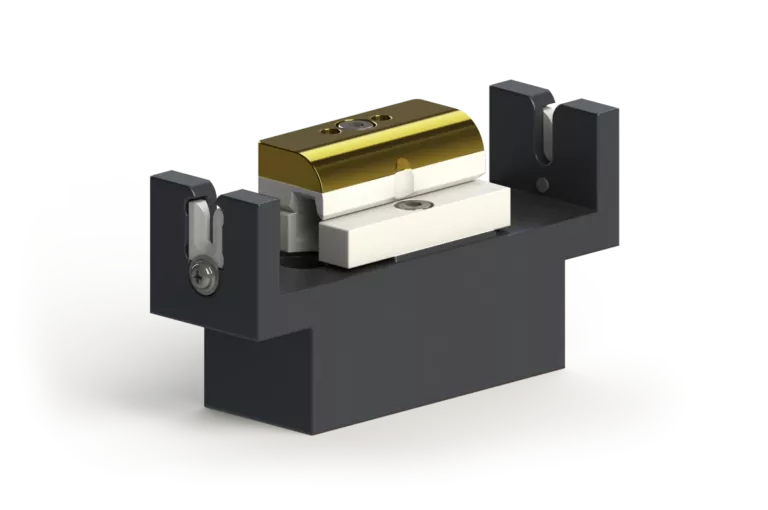

PolyJet-TG TopAir

HEBERLEIN. POLYJET-TG TOPAIR.

特点和优点.

PolyJet-TG TopAir 系列用于涤纶、锦纶和丙纶工业丝的先进空气网络，这些工业丝纱线用于制造诸如绳索、土工布、软管、缝纫线及渔网。

技术数据.

使用范围

重要提示
对于此产品，需要咨询，以便选择正确的产品型号。请联系您的联系人。

型号	喷嘴内的纤度 [分特]		卷绕速度 [m/min]	喷嘴后的纱线张力 [cN/dtex]
HN251A/CO33	PES	500 … 1000	… 5000	0.06 … 0.15
	PA	500 … 1000	… 5000	0.06 … 0.15
	PP	400 … 900	… 5000	0.06 … 0.15
HN321A/CO41	PES	600 … 1800	… 5000	0.06 … 0.15
	PA	600 … 1800	… 5000	0.06 … 0.15
	PP	550 … 1500	… 5000	0.06 … 0.15
HN403A/CO52	PES	1000 … 3500	… 5000	0.06 … 0.15
	PA	1000 … 3000	… 5000	0.06 … 0.15
	PP	900 … 2500	… 5000	0.06 … 0.15
HN453A/CO63	PES	2000 … 5000	… 5000	0.06 … 0.15
	PA	2000 … 4500	… 5000	0.06 … 0.15
	PP	1800 … 4000	… 5000	0.06 … 0.15
HN452A/CO62	PES	2500 … 6000	… 5000	0.06 … 0.15
	PA	2500 … 5500	… 5000	0.06 … 0.15
	PP	2200 … 5000	… 5000	0.06 … 0.15
HN520A/CO65	PES	3000 … 7000	… 5000	0.06 … 0.15
	PA	3000 … 6500	… 5000	0.06 … 0.15
	PP	3000 … 6000	… 5000	0.06 … 0.15

PES = 涤纶纤维，PA = 锦纶纤维，PP = 丙纶纤维所有数据均为不具约束力的参考值。

空气消耗量

型号	孔径	空气消耗计算公式
HN251A/CO33	2.8 mm	q_vn = 3,617 x (p_e + 1)
HN321A/CO41	3.6 mm	q_vn = 5,925 x (p_e + 1)
HN403A/CO52	4.5 mm	q_vn = 9,285 x (p_e + 1)
HN453A/CO63	5.0 mm	q_vn = 11,646 x (p_e + 1)
HN452A/CO62	5.0 mm	q_vn = 11,792 x (p_e + 1)
HN520A/CO65	5.9 mm	q_vn = 15,754 x (p_e + 1)

p_e= 过压 [bar]q_vn= 单个喷嘴的空气消耗量 [m³/h]（DIN1343 规定的标准条件）

压缩空气要求

PolyJet-TG TopAir 过压

3.0 … 8.0 bar

压缩空气质量参见压缩空气装置.
